日本三豐MITUTOYO高性能多激光位移傳感器 OPTEX FA CD5 系列
高性能多激光位移傳感器 OPTEX FA CD5 系列
*有關產品的*庫存狀況和交貨日期，請與貿易公司或我們的銷售辦事處聯系。
*商品圖片僅用于說明目的。 可能與實際產品有所不同。 請務必查看產品詳細信息的規格。
產品型號
16770CD5-L25 型
16771CD5-LW25 系列
16772CD5-30 系列
16773CD5-W30 系列
16774CD5-85 型
16775CD5-W85 系列
16776CD5-W350 型
16777CD5-W500 型
16778CD5-W2000 型
19129CD5-150 型
19130CD5-W150 型
16770CD5-L25 型
16771CD5-LW25 系列
16772CD5-30 系列
16773CD5-W30 系列
16774CD5-85 型
16775CD5-W85 系列
16776CD5-W350 型
16777CD5-W500 型
16778CD5-W2000 型
19129CD5-150 型
19130CD5-W150 型
16770CD5-L25 型
16771CD5-LW25 系列
16772CD5-30 系列
16773CD5-W30 系列
16774CD5-85 型
16775CD5-W85 系列
16776CD5-W350 型
16777CD5-W500 型
16778CD5-W2000 型
19129CD5-150 型
19130CD5-W150 型
主要特點
白セラミックにおいて、カタログスペック（±0.05%F.S.）に収まるリニアリティを?qū)g現します。
測定が安定しにくい素材であるSUSや黒ゴムにおいても、全體になめらかな特性を持っています。
センサヘッドに変位測定に必要な基本機能を搭載。RS-422による測定値出力や、レーザ放射停止入力?同期入力をアンプユニットを介さずに制御可能です。
規范
標志 CD5-L25 型 CD5-LW25 系列 CD5-30 系列 CD5-W30 系列 CD5-85 型 CD5-W85 系列 CD5-W350 型 CD5-W500 型 CD5-W2000 型 CD5-150 型 CD5-W150 型 コードNo.
16770
16771
16772
16773
16774
16775
16776
16777
16778
19129
19130
測定用レーザ 媒體
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
赤色半導體レーザ
測定用レーザ 波長
650
650
650
658
658
658
658
658
658
650
658
測定用レーザ 出力(μW)
390
390
測定中心距離
25
25
拡散反射モード：30、正反射モード：26.1
拡散反射モード：30、正反射モード：26.1
拡散反射モード：85、正反射モード：82.3
拡散反射モード：85、正反射モード：82.3
350
500
2000
150
150
測定範囲
±1
±1
拡散反射モード：±5、正反射モード：±2.5
拡散反射モード：±5、正反射モード：±2.5
拡散反射モード：±20、正反射モード：±10
拡散反射モード：±20、正反射モード：±10
±100
±200
±500
±40
±40
スポットサイズ
約25×35μｍ
約100×700μｍ
約30×100μｍ
約260×1000μｍ
約70×290μｍ
約260×1200μｍ
約700×2400μｍ
約1000×3700μｍ
約2100×7800μｍ
約φ180μｍ
約330×1600μｍ
サンプリング周期
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
100 μs / 200 μs / 400 μs / 800 μs / 1600 μs / 3200 μs / AUTO
溫度特性
±0.01% F.S./℃（F.S.＝2 mm）
±0.05% F.S./℃（F.S.＝2 mm）
拡散反射モード：±0.01% F.S./℃（F.S.＝10 mm）、正反射モード：±0.01% F.S./℃（F.S.＝5 mm）
拡散反射モード：±0.01% F.S./℃（F.S.＝10 mm）、正反射モード：±0.01% F.S./℃（F.S.＝5 mm）
拡散反射モード：±0.01% F.S./℃（F.S.＝40 mm）、正反射モード：±0.01% F.S./℃（F.S.＝20 mm）
拡散反射モード：±0.01% F.S./℃（F.S.＝40 mm）、正反射モード：±0.01% F.S./℃（F.S.＝20 mm）
±0.01% F.S./℃（F.S.＝200 mm）
±0.01% F.S./℃（F.S.＝400 mm）
±0.05% F.S./℃（F.S.＝1000 mm）
±0.01% F.S./℃（F.S.=80 mm）
±0.01% F.S./℃（F.S.=80 mm）
対応規格
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
EN 60947-5-7
保護等級
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
IP67
レーザクラス IEC/JIS
CLASS 1
CLASS 1
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
レーザクラス FDA
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
CLASS 2
リニアリティ
±0.08% F.S.（F.S.＝2 mm）
±0.08% F.S.（F.S.＝2 mm）
拡散反射設置時：±0.08% F.S.（F.S.＝10 mm）、正反射設置時：±0.08% F.S.（F.S.＝5 mm）
拡散反射設置時：±0.08% F.S.（F.S.＝10 mm）、正反射設置時：±0.08% F.S.（F.S.＝5 mm）
拡散反射設置時：±0.05% F.S.（F.S.＝40 mm）、正反射設置時：±0.08% F.S.（F.S.＝20 mm）
拡散反射設置時：±0.05% F.S.（F.S.＝40 mm）、正反射設置時：±0.08% F.S.（F.S.＝20 mm）
±0.08% F.S.（F.S.＝200 mm）
±0.08% F.S.（F.S.＝400 mm）
±0.1% F.S.（F.S.＝1000 mm）
±0.05% F.S.（F.S.=80 mm）
±0.05% F.S.（F.S.=80 mm）
繰返し精度
0.02 μm
0.02 μm
拡散反射モード：0.2 μm、正反射モード：0.1 μm
拡散反射モード：0.2 μm、正反射モード：0.1 μm
拡散反射モード：1 μm、正反射モード：0.5 μm
拡散反射モード：1 μm、正反射モード：0.5 μm
5 μm
10 μm
30 μm
2 μm
2 μm
光學方式/モード
正反射式
正反射式
拡散反射式、正反射式
拡散反射式、正反射式
拡散反射式、正反射式
拡散反射式、正反射式
拡散反射式
拡散反射式
拡散反射式
拡散反射式
拡散反射式
表示部
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
【レーザ放射表示】緑色（レーザ放射時點燈）
【測定範囲表示】橙色（測定中心付近で點燈）、赤色（測定範囲內の近距離側で點燈）、緑色（測定範囲內の遠距離側で點燈）、赤色/緑色交互點燈（測定範囲外もしくは測定不能時交互點燈）
材質
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
アルミダイカスト
保存環境溫度範囲(℃)
－20～60
－20～60
－20～60
－20～60
－20～60
－20～60
－20～60
－20～60
－20～60
－20～60
－20～60
保存環境濕度範囲(非結露)(%RH)
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
耐環境性 耐振動
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
10～55 Hz 複振幅1.5 mm X, Y, Z各方向 2時間
耐環境性 耐衝撃
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
約50 G（500 m/s2） X, Y, Z各方向 3回
使用環境溫度範囲(℃)
－10～50
－10～50
－10～50
－10～50
－10～50
－10～50
－10～50
－10～50
－10～50
－10～50
－10～50
使用環境濕度範囲(非結露)(%RH)
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
35～85
使用周囲照度
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
3000 lx以下（白熱ランプでの受光面照度）
質量
250
250
250
250
250
250
250
250
450
250
250
*消費電力(W)
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
45 mA以下（DC24 V時）
供給電源電圧
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
DC12～24 V ±10% もしくは専用アンプユニットCD5A-□より供給
測定用レーザ 出力(mW)
1
1
1
1
1
1
5
1
1
下載
傳感器和設備嵌入式單元通用目錄
優惠代碼： 否 16508 優惠代碼： 否 51895 優惠代碼： 否 52685 優惠代碼： 否 54207 優惠代碼： 否 52686 優惠代碼： 否 52687 優惠代碼： 否 17984附件選項

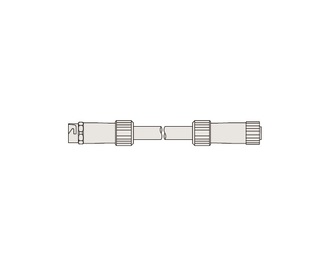

傳感器頭延長電纜
DSL-1212-G02M 系列
傳感器頭延長電纜
DSL-1212-G05M 系列
傳感器頭延長電纜
DSL-1212-G10M 系列
傳感器頭延長電纜
DSL-1212-G20M 系列

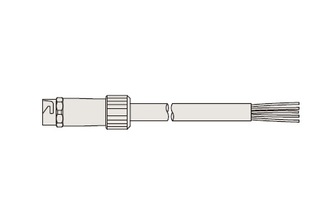

傳感器頭電纜
電子產品 DOL-1212-G05M
傳感器頭電纜
DOL-1212-G10M 系列
傳感器頭電纜
電子產品 DOL-1212-G20M
位移傳感器控制單元
UQ1-01
