產品型號

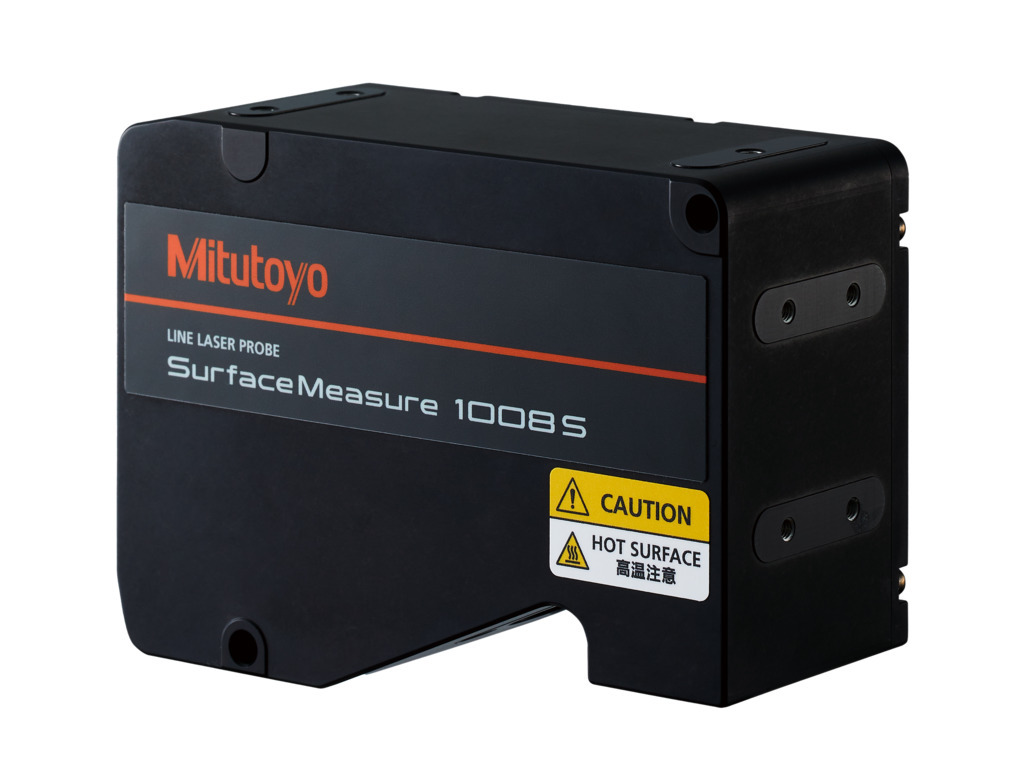

表面測量1008S

表面測量0303S

表面測量2929S

主要特點

• センサ本體の精度20 μm(1σ) を保証、Z 繰り返し精度は0.5 μm。また保護等級IP67を達成。

• 測定対象物の2次元?3次元形狀を高速取得（*10 kHz のフレームレート）し、センサ本體內で合否の自動判定が可能です。

• ソフトウェアは直感的な操作ができ、センサに內蔵されている（ソフトのインストール不要）ため取付け後すぐに使用が可能。

規范

商品名

SurfaceMeasure1008S

SurfaceMeasure0303S

SurfaceMeasure2929S

測定用レーザ 媒體

半導體レーザ

半導體レーザ

半導體レーザ

測定用レーザ 波長

405

405

405

測定用レーザ 出力(mW)

2.2

2.2

2.2

作動距離

80

60

299.5

*測定幅

100

32.5

292

測定範囲

80

25

290

Z繰返し精度(μm)

0.5

0.4

1.2

スキャニング誤差(1σ)(μm)

20

9

65

フレームレート

Max.10kHz

Max. 10 kHz

Max. 10 kHz

保護等級

IP67

IP67

IP67

レーザクラス IEC/JIS

CLASS 2

CLASS 2

CLASS 2

保存環境溫度範囲(℃)

-30~70

-30~70

-30~70

保存環境濕度範囲(非結露)(%RH)

20~95

20~95

20~95

使用環境溫度範囲(℃)

0~40

0~40

0~40

使用環境濕度範囲(非結露)(%RH)

20~80

20~80

20~80

質量

650

650

1480

*消費電力(W)

15

15

15

その他

電源定格：24~48 VDC

電源定格：24~48 VDC

電源定格：24~48 VDC

預防 措施

掃描誤差 （1σ）
精度 檢查環境：溫度 20 °C ± 1 °C，濕度 50 %RH ± 10 %RH 測量
對象：檢查參考球體 （ф25 mm） 檢查
方法：根據 Mitutoyo 的檢查方法。
使用環境和保管環境與精度保證環境不同。

如果水滴或灰塵粘附在光路上，可能會降低測量精度。

外部尺寸圖
